バキューム / タイム
真空作業を真空時間又は目標真空度のうちどちらを基準にして進行すべきかを選択するボタンです。（LED左側下段にTが表示されると時間、Vが表示されると目標真空度） -
モード
このボタンは行おうとする作業の種類を下記の中で決定します。作業モード選択スイッチを一度押すたびにプログラムモード (1 ~ 8)、真空モード、 シーリングモードに変換します。（LCD右側下段にあるVは真空、1~8は、Sはシーリング）
① シーリング
② 真空 → シーリング
③ ガス充填 → シーリング
④ 真空 → ガス充填 シーリング
⑤ ガス充填 → 真空 → シーリング
⑥ 真空 → ガス充填 → 真空 → シーリング
⑦ ガス充填 → 真空 → ガス充填 → シーリング
⑧ 真空 → ガス充填 → 真空 → ガス充填 → シーリング -
タイム
このボタンは時間又は目標真空度の調整の対象になる作業を決定します。スイッチを一回押すたびにVACCUM1、VACCUM2、GAS1、GAS2、SEALING、COOLING、AIRZEROに変換します。それからそれぞれについて下記のUP及びDOWNボタンを使って作業時間又は目標真空度を調整します。(但し、VAC／TIMEでVに設定した場合は、VACCUM1、VACCUM2の下に表示される値は目標真空度になります) -
アップ
3項で選択したモードに対する時間(又は目標真空度)を増加させます。 -
ダウン
3項で選択したモードに対する時間(又は目標真空度)を減少させます。 -
ストップ
静止スイッチでこれを押すと元の状態に戻ります。（進行中の作業は中断され、ノズルの後進及び上部シーリングバーの上昇)

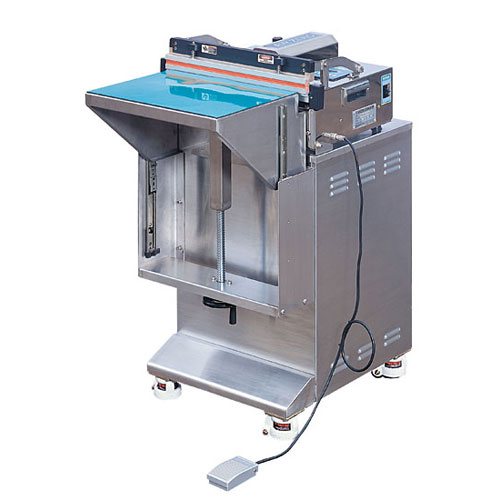

AZH-450-ES<br> 作業棚高さ広幅調節可能用 真空包装機
관련링크
본문
真空包装機の製品の特徴
| 重量 (㎏) | 約 70 ㎏ ( 注意事項 : 真空ポンプのタイプによって変わることがあります) |
|---|---|
| シーリングの長さ (㎜) | 450㎜ (オプション: 600㎜、 800㎜、 二重熱線) |
| シーリングの幅 (㎜) | 5㎜ ( オプション: 10 ) |
| 真空ポンプ | エジェクター真空ポンプ、オイル真空ポンプ、 オイルレス真空ポンプ(「機能詳細の真空ポンプ」をご参照ください) |
| 使用電気 | 1ph 、200v 、50 / 60㎐ (選択可能な電圧: 100v) |
| 使用コンプレッサーの 空気圧 | 5-7㎏/㎠ |
| 最高瞬間電気消費 | 1.1㎾ (シーリングの長さ及び幅によって変わることがあります) |
| 最高到達可能真空度 | -85㎪(エジェクター真空ポンプの場合) |
| 真空調節 | タイマー及び真空センサーで（にて）調節が可能です。 |
| ガス充填調節 | タイマー |
| 真空度表示 | デジタル式コントロールボックスのlcdパネルに表示されます。 |
| 適用 | 包装製品高さが随時に変わりながら変化幅が大きいとかまたは高さが 30cmくらいになる場合に便利なモデルです。 |
| モード機能 | モード機能プログラムの設定：
様々な作業形態を記憶 sモード：接着 vモード：真空 & 接着 その他、m1～m8の間で真空＆ガス充填＆接着の機能があります。 製品の形態に合わせて包装可能なので便利です。 |
| オプション | ノズルストローク(オプション):
ユーザーが望む位置にノズルの前後を調節することができます。 折りたたむトレイのような厚みのあるケース製品は、 ユーザーが包装する商品を近くの位置に置ける為、 ノズルバーを真空袋に深く入れることができます。 |
| 付属品(基本付き) |
|---|
| 1) 予備品 - 熱線、ヒューズ |
| 2) 道具 - レンチ、スパナ、ドライバ |
| 3) その他 - トレー |
적용분야샘플
真空包装機の製品の特徴
- 真空センサーが内蔵され、真空度または時間による真空工程が調節可能
- 多様な真空度と時間による包装設定が可能
- 入出力ランプ（左側の緑色LCD、右側の赤色LED）が付着されて操作と状態のチェック可能
- デジタル式のコントロールボックスが、本体と脱付着可能でメンテナンスが用意
- ステンレス構成（材質品番＃３０４）
- 安全センサー付着で、異物や指先が挟まった場合、シーリングバーが即上昇
- デジタルカウンターがあり、総作業数の把握が容易
- クリーンルームに最適（イジェクター真空の採択により、埃が発生量が極めて少ない）
- 空圧式の強力な接着と、接着時の低い瞬間消費電力（熱線幅 ５ｍｍ-１．１Ｋｗ/10ｍｍ-１．8Ｋｗ)
- プログラムメモリ機能があり、多様な形態の真空包装設定と記憶が可能
- 自由に高さ調節が出来、色々な大きさの製品にも対応可能
コントロールボックスの各ボタンの機能及び用途
ノズルタイプの基本特徴
『エアーゼロ』真空包装機の真空ポンプは多段式イジェクターであります。 エネルギー供給は4~6barの圧力の圧縮空気であります。 多段式イジェクターは単一のイジェクターより少ない圧縮空気を消費しながらも、圧縮空気のエネルギーをより効率的に使います。 大きな真空の流れと真空のハイレベルは多段式イジェクターに独特であります。圧縮空気の使用方法はイジェクターの省エネルギステムの利用によって更に減らすことができます。真空気システムは最低のレベルでポンプを止めることによって、望ましい真空レベルが達されるときにポンプ空気消費を維持します。ポンプは真空レベルが許容レベルの下に減れば再始動します。
ガス充填機能 基本装備
回路保護ヒューズ
気圧調整器と真空フィルターを含む 気圧ユーティリティー
ノズルタイプの基本特徴
真空調節を段階的に包装可能。(ユニット：1Kpa)
または、時間(ユニット：0.1sec)
キャスター ( 固定及び移動可能 )
③ M자 봉투 (예: 커피봉투)등 두꺼운 포장필름을
사용시 상하더블 열선부착 (옵션)
④ 회사명, 날짜, 유통기한 등을 표시
인자기능(옵션사항)
「エアーゼロ」真空包装機の多段式イジェクター
『エアーゼロ』真空包装機の真空ポンプは多段式イジェクターであります。 エネルギー供給は4~6barの圧力の圧縮空気であります。 多段式イジェクターは単一のイジェクターより少ない圧縮空気を消費しながらも、圧縮空気のエネルギーをより効率的に使います。 大きな真空の流れと真空のハイレベルは多段式イジェクターに独特であります。圧縮空気の使用方法はイジェクターの省エネルギステムの利用によって更に減らすことができます。真空気システムは最低のレベルでポンプを止めることによって、望ましい真空レベルが達されるときにポンプ空気消費を維持します。ポンプは真空レベルが許容レベルの下に減れば再始動します。
多段式イジェクターのメリット
- 電気不要
- 最も低い騒音
- メンテナンスフリ―
- 速い作動
- 熱放出無し
- 火花無し(化学工業として利用可能
- 設置容易
- 振動無し
- オイル不要
| 特徴 | 多段式イジェクター | 単一のイジェクター | 電気ポンプ |
|---|---|---|---|
| 基本デザイン |  |
 |
 |
| エネルギー供給 | 圧縮空気 | 圧縮空気 | 電気 |
| エネルギー消費 | 省エネシステムの利用により効率的 | 多い | 真空作業適用にもかかわらずポンプが絶えず動かなければならないので高い |
| 熱発生 | 無し | 無し | 高い |
| 騒音 | 低い(50-60 dBA) | 高い(約 75dBA) | 高い(75dBA以上) |
| 設置 | 簡単に速く、費用効果的に設置可能/少しだけのスペース | 簡単 | 複雑/電気制御と大きなスペース必要 |
| メンテナンス | 簡単 | 簡単 | 複雑 |
| 反応速度 | 即時 | ほぼ即時 | 遅い |
| 高真空 | 可能 | 不可能 | 可能(しかし遅い) |
| 腐食性および危険な環境への弾性 | PPSハウジングで非常によい | ハウジングによって違う | 特別なポンプが必要 |
| 作業温度範囲 | -20℃ to +120℃ | メ―カ―に従って違う | メ―カ―に従って違う |
エアーゼロ真空包装機の真空ポンプ
最大真空度は、包装機本体に結合しない状態で計量した数値です。
EJECTOR (エジェクター)ポンプ
| 特徴 | 多段式イジェクター | 単一のイジェクター | 電気ポンプ |
|---|---|---|---|
| モデル | 最大真空度 (Kpa) |
排気 (l / min) |
消費エアー (l / min) |
| VTX -20 | 95 | 124 | 86~96 |
| VTM -50 | 92 | 647 | 150~200 |
| * vコンプレッサ―装着 不可能 | |||
OILLESS ポンプ
| 特徴 | 多段式イジェクター | 単一のイジェクター | 電気ポンプ |
|---|---|---|---|
| モデル | 最大真空度 (Kpa) |
排気 (l / min) |
消費電気 (W) |
| 275V | 90 | 75 | 150 |
| 2120V | 89 | 105 | 200 |
| * コンプレッサ―装着 不可能 | |||
OIL ポンプ
| モデル | 最大真空度 (Kpa) |
排気 (l / min) |
消費電気 (W) |
| SVO-100 | 101.3 | 100 | 250 |
| MVO-010 | 101.3 | 200 | 450 |
| MVO-020 | 101.3 | 400 | 950 |
| * MV0-010及びMV0-020モデルはAZVしかできない * コンプレッサ―装着 可能 |
|||
ノズルタイプの基本特徴
| · | 基本形 |
|---|---|
| H | 高さ調節形 |
| A | 傾斜型 |
| V | 垂直形 |
ガス充填機能 基本装備
| シーリング長 | 基本形 | 垂直形 |
|---|---|---|
| 450 | O | X |
| 600 | O | O |
| 800 | O | O |
| 1100 | X | O |
回路保護ヒューズ
| E | Ejector pump |
|---|---|
| L | Oilless pump |
| H | Oil pump |
気圧調整器と真空フィルターを含む 気圧ユーティリティー
| . | 卓上型 |
|---|---|
| S | ステンド型 |
ガス充填機能 基本装備
| · | ステンド型 |
|---|---|
| D | 上下ダブル型 |
回路保護ヒューズ
| · | 印字機未着 |
|---|---|
| P | 印字器付着 |
気圧調整器と真空フィルターを含む 気圧ユーティリティー
使用分野
| 適用品目 | 現在使用しているところ |
|---|---|
| 工業製品 |
半導体 / 電氣電子部品 / 光学機器 / 機械部品 / 電話部品 / 研究装置 / メディカル ( 酸化と湿気の防止、静電気防止、粒子除去、クリ－ンルーム真空包装 ) |
| 食品 | 肉/魚/穀物/野菜/乾魚物/堅果 (長期保存可能、味/香気維持、鮮度維持、 変色及び腐敗防止 ) |
| ガス充填 |
1. 窒素充填 新鮮な長期保存湿気防止外部の衝撃から商品保護充填ガス容積の調節により 真空包装と同じ包装外形可能 (使用： 製菓業&穀物 ) 2. 窒素&二酸化炭素充填 二酸化炭素による細菌繁殖抑制使用 ( 使用 ：魚&肉 ) 野菜&果実 3. 窒素、二酸化炭素&酸素充填 鮮度維持 & 呼吸による栄養抑制作用 &光合成 (使用:野菜&果実 ) |
